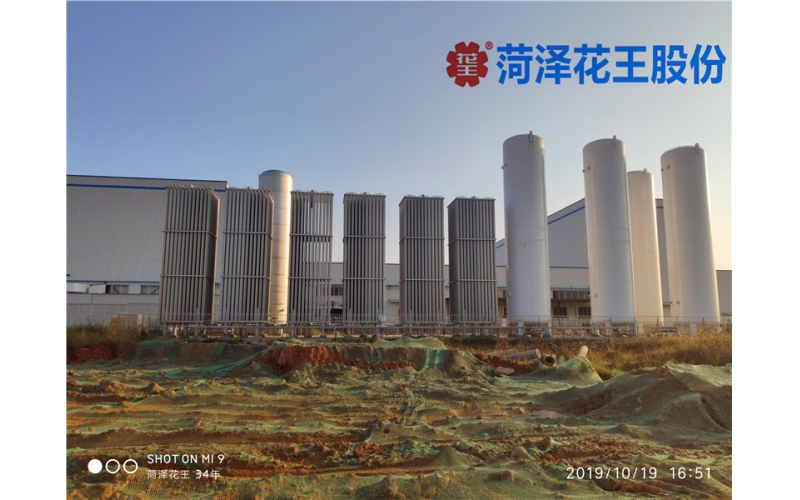

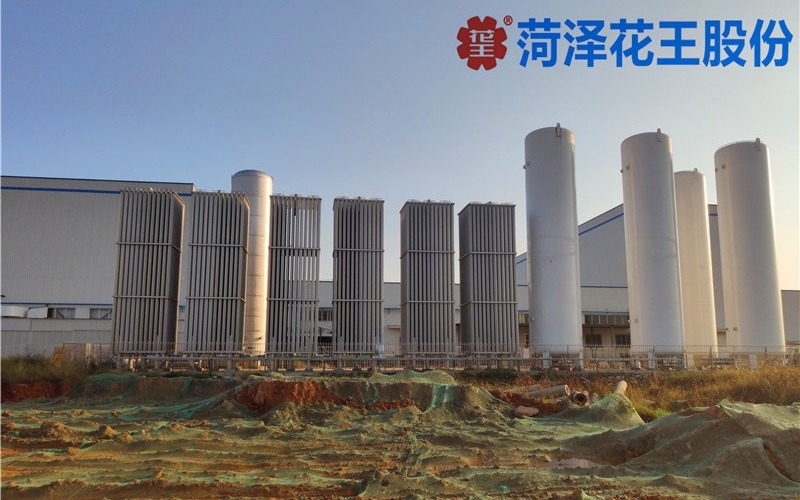

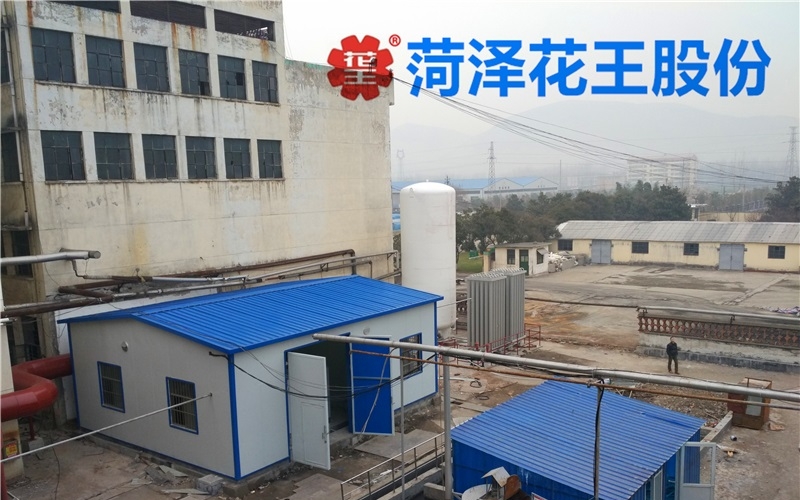

液氧儲罐技術說明

1.液氧儲罐供貨范圍

液氧儲罐(含設備本體、根部閥、壓力表、液位計、安全閥、爆破片等附件)。

2.液氧儲罐主要結構及技術要求

2.1主要結構

采用真空絕熱，絕熱材料為珠光砂。

1)頂部充液設計有多孔淋充結構，可以使低溫液體在充入內容器時穩靜。并可使內容器中的部分氣相被低溫吸收液化，以保持充裝過程中內容器氣相壓力的相對穩定性。

2)內膽和外殼間的承重結構采用不銹鋼吊帶方式。設備正常工位下(立式)，內膽及其儲存介質的重力載荷通過3根不銹鋼管傳遞到外殼上，較終傳遞到外殼支腿和設備基礎上，避免產生額外的偏心力矩載荷，該結構同時保障了設備工作時低溫工況下內膽自由收縮的需要。

3)低溫管路從液氧儲罐下端集中引出，便于操作維護。為保證氧氣儲罐能穩定安全地儲存氧氣液體，液氧儲罐設置有多重安全裝置和儀表:配置液位計，壓力表，夾層設有外筒防爆裝置，內膽設有組合安全系統，此外還有管路安全閥等。

2.2液氧儲罐工作原理

1)氣體置換處理

液氧儲罐在首次使用前必須進行氣體置換處理，利用氮?dú)獯祾咧脫Q管道及儲罐內空氣。

2)穩壓，及故障排除

打開增壓器輸入閥，可提高液氧儲罐內壓力，如發現緊急情況可打開氣體.排放閥進行泄壓。在工作狀態下，液氧儲罐一旦超壓可以通過安全閥和爆.破片進行泄壓。

3)測量

根據液位計的讀數參照液位對照表可以讀出液氧儲罐的實際裝載容積;根據壓力表可以讀出液氧儲罐的工作壓力;在液氧儲罐檢修期間或者運行過程中如果發現液氧儲罐壓力升速異常,可以通過真空熱偶規管測量夾層的真空度。

3.液氧儲罐材質

內罐主要材質:不銹鋼

外罐主要材質:壓力容器專用鋼板

4.液氧儲罐設備的可靠性及耐久性要求

設備無故障運行時間在1年以上,液氧儲罐設計使用壽命為20年。夾層的真空度5年，電器裝置不少于3年。

5.液氧儲罐設備的防腐

不銹鋼部件加工完后對其進行表面鈍化處理。包裝前對機加工面按標準要求做防腐涂裝處理。運輸、安裝過程中涂層破損，嚴格按涂裝工藝進行修復，其質量水平不低于原涂層的質量水平。
